主要技術參數

工作電源：AC/DC 85~265V或DC18~72V
額定電壓：100V（線電壓）
額定電流：5A或1A(訂貨時注明)
開關量電壓：24VDC(裝置內部提供)
分合閘觸點負載：16A 250VAC(阻性)
信號出口觸點負載：5A 250VAC(阻性)
通訊接口： RS485通訊，MODBUS協議

應用范圍

KZB-200綜合微機保護裝置：
a) 進（饋）線保護                    e ) 母聯分段保護
b) 變壓器保護                          f ) 電動機保護
c) 電容器保護                          g ) 單PT保護
d) 進線備自投（自投、自復）   h ) 母 聯備自投（自投不自復）
KZB-200B備自投微機保護裝置：
a) 母聯分段保護
b) 自適應備自投
c) 進線備自投（自投、自復）
d) 母聯備自投（自投、自復）

工作環境條件

環境溫度：- 10~+55℃
相對濕度：不大于95%，無凝露
大氣壓力：80~110kPa
其它條件：裝置周圍的空氣中不應含有帶酸、堿腐蝕或爆炸性的物質，且具有防雷、雨、雪設施
試驗的標準大氣條件：溫度+15~+35℃，濕度 45%~75%，氣壓 86~106kPa

功能特點

●采用高性能32位處理器，提供強大的運算處理能力，電路設計精潔，配備工業級元件，保障裝置穩定可靠運行。
●特有的元件級-工程級-用戶級三級編程模式，元件類型現場可設定。開關量輸入、繼電器輸出可編程。
●高速、高精度交流信號測量，采樣頻率達1600Hz。在毫秒級完成多個交流信號FFT計算。取樣數值數字化校正，并能有效抑制噪聲與偏移。
●強大的矢量化計算方法，可得到多種派生交流信號特征，包括正、負、零序，相線變換，角度，阻抗，功率等。
●能夠連續記錄 64 次事件，具有故障時間、類型、峰值的保護動作全事件記錄。
●采用圖形液晶顯示屏（128x64），圖形、圖標和全中文顯示。
●主要信號回路配有電磁干擾吸收元件，可滿足惡劣電磁環境下的工作環境。
●增強的MODBUS通信接口，除正常數據之外，還可傳輸實時波形、矢量數據等。
●完善的自檢功能，包括整定參數，記錄，操作回路，電流、電壓回路等異常監視。
●全封閉薄型金屬機箱，防水、防塵，并具有很強的抗靜電、電磁干擾能力；可分布式就地安裝在開關柜上，也可集中組屏。
●表面貼裝工藝，重要器件（如電源模塊、互感器、繼電器、液晶顯示器、接線端子等）均采用國內外知名企業的成熟產品，保證裝置平均無故障時間大于100, 000小時。

功能配置表

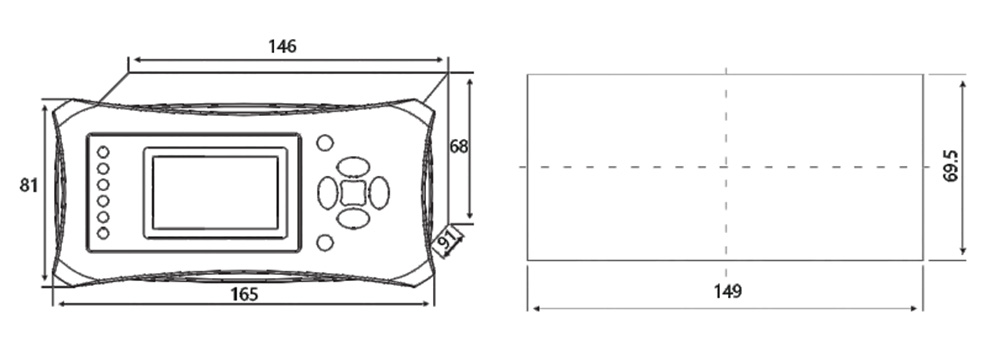

外觀及開孔尺寸

端子定義圖
